MC0312 एक OEM बिल्ट-इन मॉड्यूल है जो Modbus RTU आधारित उपकरणों को HART-IP में परिवर्तित करता है। MC0312, Microcyber MC सीरीज़ के एम्बेडेड कोर मॉड्यूल में से एक है। इस सीरीज़ के एम्बेडेड कोर मॉड्यूल में समान आकार, समान इंटरफ़ेस, आसान अपग्रेड और सरल कॉन्फ़िगरेशन जैसी विशेषताएं हैं। इसका व्यापक रूप से ट्रांसमीटर, इंटेलिजेंट मापन उपकरण और अन्य उपकरणों जैसे विभिन्न उत्पादों में उपयोग किया जा सकता है, और यह उपयोगकर्ताओं के लिए फील्डबस डिवाइस को तेजी से विकसित करने का एक आदर्श विकल्प है।.

MC0312 मॉडबस से HART-IP एम्बेडेड कोर मॉड्यूल (APL के माध्यम से) विशेषताएँ

तेजी से बाजार में उत्पाद पहुंचाना:

यह जटिल प्रोटोकॉल प्रौद्योगिकी में महारत हासिल किए बिना या महंगे विकास प्रणालियों को खरीदे बिना स्वतंत्र आईपी के साथ एचएआरटी-आईपी उत्पादों के विकास को सक्षम बनाता है।

एकीकृत हार्डवेयर आर्किटेक्चर:

कॉम्पैक्ट आयाम (35 मिमी × 35 मिमी) और मानकीकृत 2.0 मिमी पिच वाले 14-पिन कनेक्टर एमसी-सीरीज़ में कार्यात्मक अनुकूलता सुनिश्चित करते हैं।

उन्नत कनेक्टिविटी:

इसमें 10BASE-T1L (IEEE 802.3cg) मानक के अनुरूप एक ईथरनेट-APL डुअल-वायर ईथरनेट फिजिकल लेयर है।

लचीली अपग्रेड करने की क्षमता:

मॉड्यूलर डिजाइन उपकरणों को एमसी-सीरीज के एम्बेडेड कोर मॉड्यूल को बदलकर विभिन्न प्रोटोकॉल के बीच स्विच करने की सुविधा देता है।

निर्बाध एकीकरण:

इसमें संलग्न HART-IP MPT टूल के माध्यम से सरल कॉन्फ़िगरेशन और कुशल संचार के लिए स्वचालित सीरियल-टू-HART वेरिएबल रूपांतरण की सुविधा है।

बहुमुखी अनुप्रयोग:

यह ट्रांसमीटर, बुद्धिमान माप उपकरण और यंत्र जैसे विभिन्न फील्ड उपकरणों में व्यापक रूप से लागू होता है।

ओईएम अनुकूलन:

यह उपयोगकर्ताओं को अंतिम उत्पादों के लिए स्वतंत्र बौद्धिक संपदा, ब्रांड और ट्रेडमार्क पंजीकरण अधिकार प्रदान करता है।

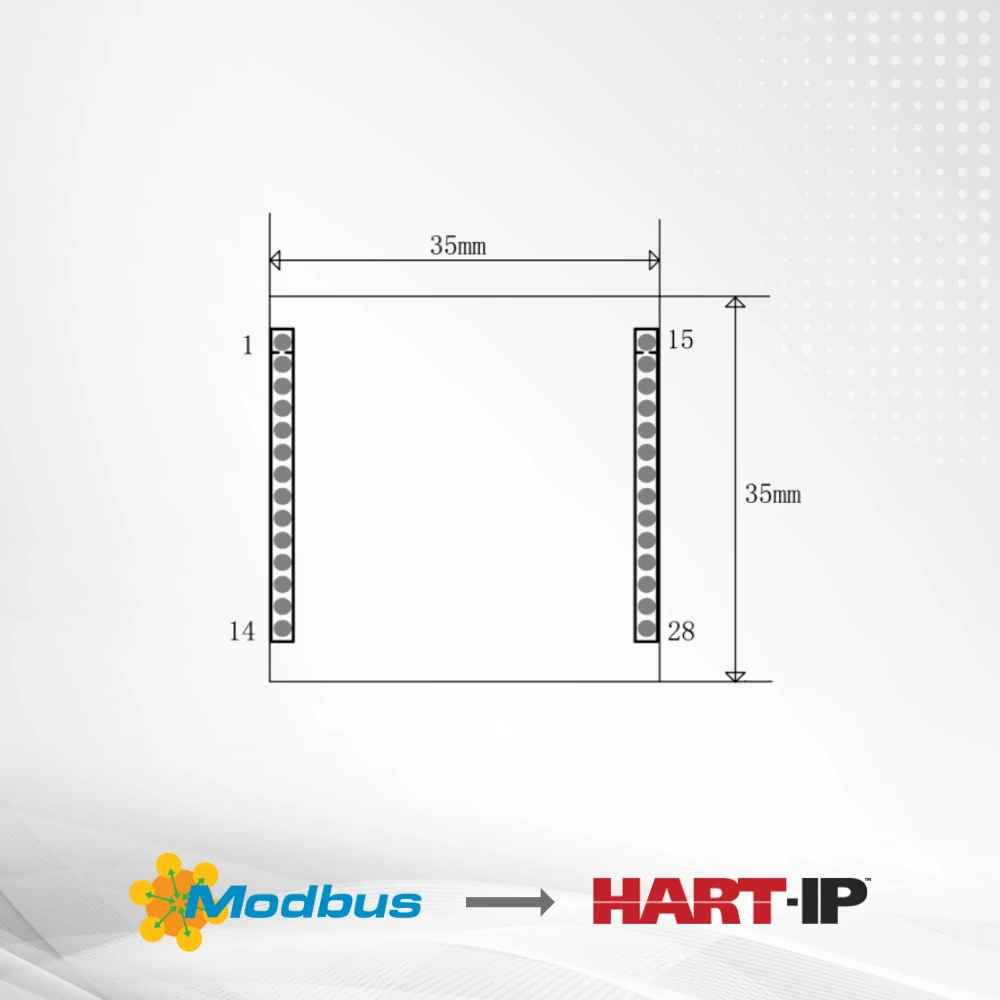

MC0312 मॉडबस से HART-IP एम्बेडेड कोर मॉड्यूल (APL के माध्यम से)आकार:

MC0312 मॉडबस से HART-IP एम्बेडेड कोर मॉड्यूल (APL के माध्यम से)रूपांतरण तर्क:

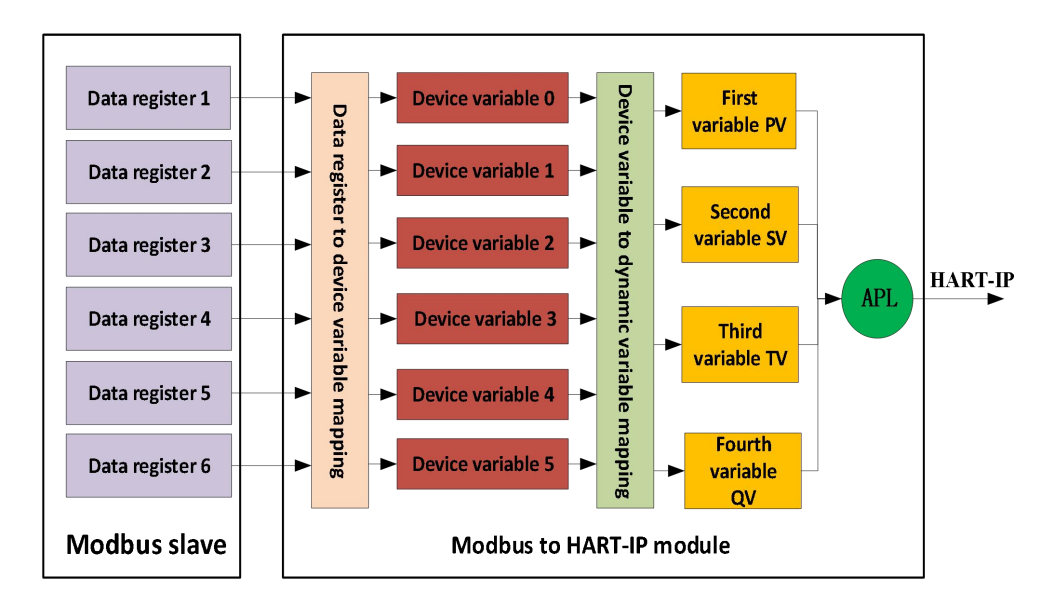

MC0312 ईथरनेट-एपीएल बिल्ट-इन कोर मॉड्यूल एक ऐसा मॉड्यूल है जो मॉडबस प्रोटोकॉल उपकरणों को एचएआरटी-आईपी प्रोटोकॉल उपकरणों में परिवर्तित कर सकता है जो ईथरनेट-एपीएल भौतिक परत का समर्थन करते हैं। MC0312 मॉड्यूल मॉडबस प्रोटोकॉल उपकरणों (तापमान, दबाव, प्रवाह, स्तर, एक्चुएटर और अन्य उपकरण) में अंतर्निहित होता है और टीटीएल सीरियल पोर्ट के माध्यम से उपकरण से जुड़ा होता है। उपकरण के साथ संचार प्रोटोकॉल मॉडबस-आरटीयू प्रोटोकॉल है। MC0312 मॉड्यूल मॉडबस मास्टर स्टेशन और एचएआरटी-आईपी स्लेव स्टेशन कार्यों का समर्थन करता है, और मॉडबस उपकरणों में डेटा रजिस्टरों (जैसे इनपुट रजिस्टर और होल्डिंग रजिस्टर) से डेटा को एचएआरटी-आईपी कमांड के अनुरूप गतिशील चर में परिवर्तित कर सकता है। उदाहरण के लिए, फ्लो मीटर में पता 30000 (रेंज 1-65536) वाला होल्डिंग रजिस्टर तात्कालिक प्रवाह मान को संग्रहीत करता है। हम होल्डिंग रजिस्टर को HART-IP मॉड्यूल के डिवाइस वेरिएबल 0 (रेंज 0-5) पर कॉन्फ़िगर कर सकते हैं, और फिर डिवाइस वेरिएबल 0 को मुख्य वेरिएबल (या द्वितीय, तृतीय या चतुर्थ वेरिएबल) के रूप में निर्दिष्ट कर सकते हैं। रूपांतरण तर्क चित्र में दिखाया गया है।

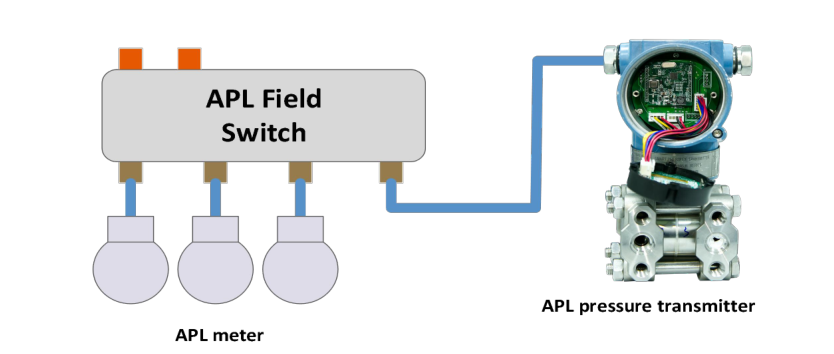

प्रेशर ट्रांसमीटर में MC0312 मॉड्यूल का अनुप्रयोग

MC0312 ईथरनेट-एपीएल एम्बेडेड कोर मॉड्यूल बाजार में उपलब्ध सभी प्रकार के उपकरणों के अनुकूल है, जैसे तापमान, दबाव, प्रवाह, तरल स्तर, एक्चुएटर आदि। यह उपयोगकर्ताओं को एक भी लाइन कोड लिखे बिना ही पारंपरिक उपकरणों को ईथरनेट-एपीएल फील्ड डिवाइस में तेजी से अपग्रेड कर सकता है। वर्तमान में, MC0312 मॉड्यूल का उपयोग बोवेई के प्रेशर ट्रांसमीटर उत्पादों में सफलतापूर्वक किया जा रहा है, जिससे प्रेशर ट्रांसमीटर ईथरनेट-एपीएल संचार इंटरफेस और HART-IP संचार प्रोटोकॉल का समर्थन करता है।

फ्लो मीटर अनुप्रयोगों के लिए MC0312 मॉड्यूल

MC0312 ईथरनेट-एपीएल एम्बेडेड कोर मॉड्यूल बाजार में उपलब्ध सभी प्रकार के उपकरणों, जैसे तापमान, दबाव, प्रवाह, तरल स्तर, एक्चुएटर आदि के अनुकूल है। यह पारंपरिक उपकरणों को तेजी से अपग्रेड कर सकता है।

उपयोगकर्ताओं को एक भी लाइन कोड लिखे बिना ही उपकरणों को ईथरनेट-एपीएल फील्ड डिवाइसों से जोड़ा जा सकता है। एमसी0312 मॉड्यूल का उपयोग ओईएम ग्राहकों के फ्लो मीटर उत्पादों में सफलतापूर्वक किया जा चुका है। ग्राहक का फ्लो मीटर ईथरनेट-एपीएल संचार इंटरफेस और एचएआरटी-आईपी संचार प्रोटोकॉल का समर्थन करता है।

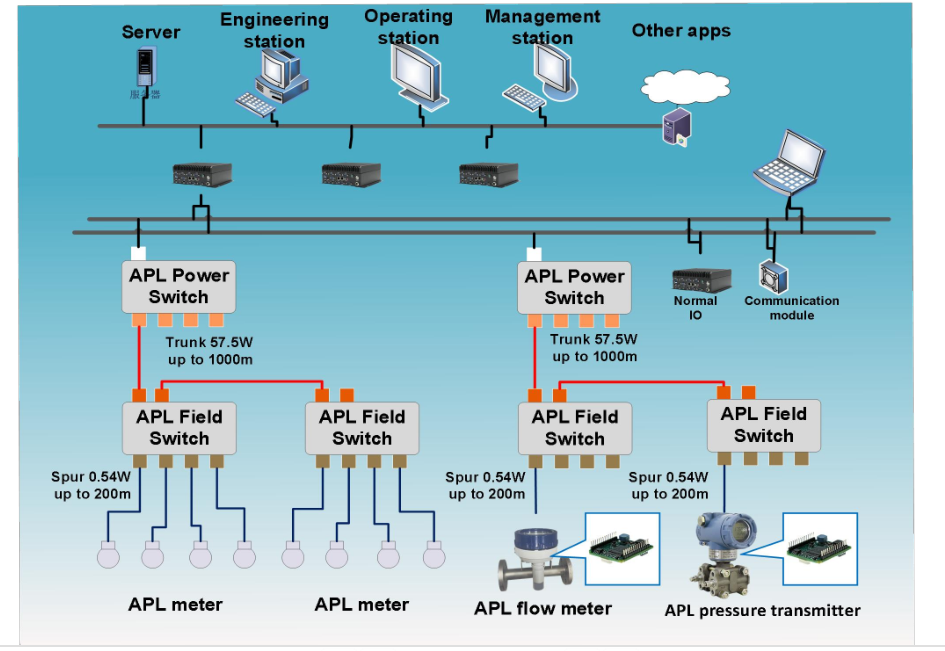

ईथरनेट-एपीएल मॉड्यूल अनुप्रयोग उदाहरण

MC0312 मॉडबस से HART-IP एम्बेडेड कोर मॉड्यूल (APL के माध्यम से)विनिर्देश:

मापन वस्तुमॉडबस आरटीयू स्लेव डिवाइस

बस पावर सप्लाई 14~30V

मोडबस इंटरफेस टीटीएल (मोडबस आरटीयू मास्टर प्रोटोकॉल का समर्थन करता है)

बस और मॉडबस इंटरफ़ेस के बीच अलगाव/गैर-पृथक

बस प्रोटोकॉल HART-IP

तापमान सीमा -40℃~85℃

आर्द्रता सीमा 5~95% सापेक्ष आर्द्रता

स्टार्टअप समय ≤5 सेकंड

संचार दर 10 एमबीपीएस

अधिकतम संचार दूरी1000 मीटर
